Вентилятор канальный ВКП-Ш

Вентилятор канальный ВКП-Ш

Вентилятор канальный ВКП-Ш

Прямоугольные канальные вентиляторы ВКП-Ш предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов.

Канальные вентиляторы в металлическом корпусе данного типа устанавливаются непосредственно в сечение воздуховодов и не занимают много места.

Общие сведения

  • Типоразмеры: ВКП 40-20; ВКП 50-25; ВКП 50-30; ВКП 60-30; ВКП 60-35; ВКП 70-40; ВКП 80-50
  • Размер вентилятора указан в сантиметрах и соответствует размеру воздуховода
  • Одно- и трехфазные двигатели с вперед загнутыми лопатками
  • Напряжение: Однофазные — 220В; Трехфазные — 380В
  • Класс изоляции корпуса: IP54
  • Рабочий диапазон температур: -40°С + 40°С
  • Встроенные термоконтакты для защиты двигателя

Преимущества

  • Вентилятор имеет двойной корпус из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см
  • Легкий доступ к сервисной панели прямоугольного канального вентилятора
  • Удобство монтажа: в любом положении, в ограниченном пространстве
  • Регулирование скорости: трансформаторные регуляторы, частотные преобразователи
  • Гарантия: 24 месяца

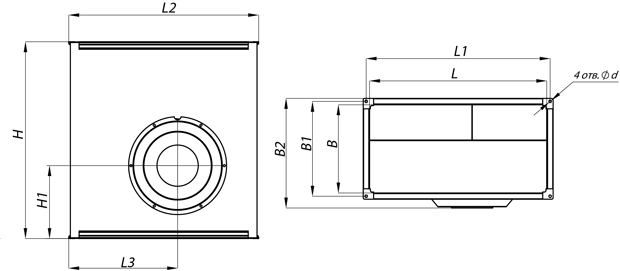

Габаритные и присоединительные размеры ВКП-Ш

Габаритные и присоединительные размеры ВКП-Ш

Марка вентилятора L L1 L2 L3 B B1 B2 H H1 d
40-20-4Е (220В) 400 420 500 246 200 220 300 550 212 8,5
40-20-4D (380В) 400 420 500 246 200 220 300 550 212 8,5
50-25-4Е (220В) 500 520 600 310 250 270 350 615 238 8,5
50-25-4D (380В) 500 520 600 310 250 270 350 615 238 8,5
50-25-6D (380В) 500 520 600 310 250 270 350 615 238 8,5
50-30-4Е (220В) 500 520 600 303 300 320 400 630 238 8,5
50-30-4D (380В) 500 520 600 303 300 320 400 630 238 8,5
50-30-6D (380В) 500 520 600 303 300 320 400 630 238 8,5
60-30-4Е (220В) 600 620 700 367 300 320 400 664 246 8,5
60-30-4D (380В) 600 620 700 367 300 320 400 664 246 8,5
60-30-6D (380В) 600 620 700 367 300 320 400 664 246 8,5
60-35-4D (380В) 600 620 700 325 350 370 450 715 265 8,5
60-35-6D (380В) 600 620 700 325 350 370 450 715 265 8,5
70-40-4D (380В) 700 730 800 410 400 430 500 862 316 11
70-40-6D (380В) 700 730 800 410 400 430 500 862 316 11
80-50-4D (380В) 800 820 900 475 500 520 600 956 348 11
80-50-6D (380В) 800 820 900 475 500 520 600 956 348 11
100-50-6D (380В) 1000 1031 1000 615 500 530 600 1122 415 11

Технические характеристики

Марка вентилятора Напря-
жение,В частота
Гц		 Фаз-
ность		 Потре-
бляемая мощность
Вт		 Ток
А		 Мах
расход
воздуха
м3/ч		 Частота
враще-
ния
об/мин		 Мах
темпе-
ратура
переме-
щаемого
воздуха
С		 Уровень
звукового
давления
на расст.
3м, дБ(А)		 Класс защиты двигателя Масса
кг		 Электри-
ческая
схема подклю-
чения
№40-20-4Е 230/50 1 330 1,53 1250 1280 50 36 IP54 16 А
№40-20-4D 400/50 3 330 0,63 1200 1270 60 35 IP54 16 В
№50-25-4E 230/50 1 510 2,3 1600 1320 40 38 IP54 19 А
№50-25-4D 400/50 3 490 0,82 1800 1300 60 42 IP54 19 В
№50-25-6D 400/50 3 300 0,81 1500 930 60 36 IP54 19 В
№50-30-4Е 230/50 1 900 4,1 2500 1330 55 42 IP54 21 А
№50-30-4D 400/50 3 870 1,8 2450 1400 55 46 IP54 29 В
№50-30-6D 400/50 3 320 0,77 1590 910 55 40 IP54 25 В
№60-30-4Е 230/50 1 1600 7,3 2700 1360 40 47 IP54 28 А
№60-30-4D 400/50 3 1700 3,2 3500 1360 40 51 IP54 32 В
№60-30-6D 400/50 3 450 0,85 2470 900 60 52 IP54 32 В
№60-35-4D 400/50 3 2200 4 4200 1360 40 53 IP54 38 В
№60-35-6D 400/50 3 780 1,5 3500 840 45 44 IP54 34 В
№70-40-4D 400/50 3 3500 5,9 5600 1340 40 58 IP54 50 А
№70-40-6D 400/50 3 1150 2,3 4500 810 40 47 IP54 50 В
№80-50-4D 400/50 3 4800 8 6500 1400 40 61 IP54 80 В
№80-50-6D 400/50 3 2800 4,85 6900 870 40 51 IP54 80 В
№100-50-6D 400/50 3 3500 6 8200 930 40 60 IP54 85 В
№100-50-8D 400/50 3 2000 4,1 7000 680 40 52 IP54 85 В

Акустические характеристики вентилятора ВКП-Ш

Наименование дБ(А) Октавные полосы частот, Гц
Общ 63 125 250 500 1k 2k 4k 8k
40-20-4Е Lwa Канал 61 29 37 49 55 59 53 49 50
Lwa к выходу 72 54 64 69 64 65 62 59 52
Lwa к окружению 43 11 17 30 35 38 37 32 33
40-20-4D Lwa Канал 63 41 43 51 57 61 54 51 52
Lwa к выходу 72 55 63 67 65 65 63 61 54
Lwa к окружению 44 20 22 31 37 40 37 35 35
50-25-4Е Lwa Канал 63 50 44 50 58 59 55 53 51
Lwa к выходу 78 60 67 68 69 72 70 67 62
Lwa к окружению 49 29 27 33 43 44 38 42 40
50-25-4D Lwa Канал 66 40 47 53 59 62 59 56 55
Lwa к выходу 76 56 63 65 67 71 69 67 64
Lwa к окружению 50 20 30 35 44 47 41 40 41
50-25-6D Lwa Канал 57 50 54 53 54 51 50 47 41
Lwa к выходу 66 50 55 56 61 59 57 55 47
Lwa к окружению 48 34 42 46 47 43 40 37 32
50-30-4Е Lwa Канал 65 53 50 52 55 59 58 58 56
Lwa к выходу 80 60 69 68 71 76 73 72 66
Lwa к окружению 48 34 33 37 43 44 39 39 35
50-30-4D Lwa Канал 70 45 55 54 60 65 63 62 63
Lwa к выходу 79 63 70 68 70 74 72 71 66
Lwa к окружению 51 26 35 40 44 48 43 42 41
50-30-6D Lwa Канал 63 52 60 57 60 58 56 55 48
Lwa к выходу 73 52 61 60 68 67 64 64 54
Lwa к окружению 53 35 47 49 52 48 45 43 37
60-30-4Е Lwa Канал 70 67 59 54 61 66 64 61 59
Lwa к выходу 85 63 79 71 73 79 76 74 67
Lwa к окружению 52 44 37 41 44 48 44 41 40
60-30-4D Lwa Канал 75 52 64 58 65 70 69 66 64
Lwa к выходу 81 59 70 68 73 76 73 73 68
Lwa к окружению 56 33 42 42 46 55 48 45 45
60-30-6D Lwa Канал 60 55 63 56 55 53 53 51 46
Lwa к выходу 69 55 64 59 62 62 60 59 52
Lwa к окружению 50 37 49 49 47 45 42 39 36
60-35-4D Lwa Канал 76 56 61 59 64 72 69 67 66
Lwa к выходу 84 67 74 73 76 79 77 75 70
Lwa к окружению 56 36 41 40 47 53 48 48 47
60-35-6D Lwa Канал 66 64 67 58 60 61 60 58 54
Lwa к выходу 74 58 65 63 68 67 65 64 57
Lwa к окружению 55 43 52 56 53 50 46 45 40
70-40-4D Lwa Канал 79 60 60 66 68 76 73 69 68
Lwa к выходу 86 73 76 75 79 81 79 77 72
Lwa к окружению 62 41 41 49 55 58 54 52 51
70-40-6D Lwa Канал 64 57 62 62 62 57 58 55 49
Lwa к выходу 77 64 67 65 70 70 68 67 60
Lwa к окружению 55 39 46 51 52 50 48 44 39
80-50-4D Lwa Канал 82 64 65 64 69 80 74 71 71
Lwa к выходу 90 71 78 77 82 86 84 81 75
Lwa к окружению 65 47 48 50 56 63 56 53 53
80-50-6D Lwa Канал 71 63 69 66 67 65 65 61 58
Lwa к выходу 82 63 68 69 77 76 75 72 66
Lwa к окружению 60 43 56 55 59 54 52 46 46
100-50-6D Lwa Канал 75 68 73 71 72 70 68 62 59
Lwa к выходу 84 69 72 72 78 79 77 74 69
Lwa к окружению 67 53 62 61 61 63 61 56 54
100-50-8D Lwa Канал 74 73 85 76 66 64 63 61 58
Lwa к выходу 81 66 69 69 75 76 74 71 66
Lwa к окружению 55 60 63 52 49 47 47 45 43
